絕緣法蘭是對同時具有埋地鋼質管道要求的密封性能和電化腐蝕防護工程所要求的電絕緣性能的管道法蘭接頭的統稱。它包括一對鋼質法蘭、兩法蘭間的絕緣密封件、法蘭緊固件和緊固件絕緣零件以及與兩片法蘭已分別相焊的一對鋼質短管。絕緣法蘭主要應用于燃氣輸配管線和燃氣調壓、計量、存儲等設備之間，其主要作用是將燃氣輸配管線的各段間、設備與管線間相互絕緣隔離，保護其不受化學腐 蝕，延長 管線和設備使用壽命。產品符合SY/T0516-1997《絕緣法蘭設計技術規定》標準。

   當管道處于復雜環地區，或是為了控制雜散電流的影響范圍，經常在管道的特定位置上安裝絕緣法蘭（或絕緣接頭），使管道的兩個部分保持電氣絕緣的狀態。如果PCM操作者正在檢測有陰保部分的管線，當靠近絕緣法蘭時信號將集聚地降低，并且在法蘭之前的近百米管線上存在著一個很顯著的衰減。這個問題的解決方法一般是將發射機與法蘭連接起來，然后以法蘭位置為起點進行檢測，或是將法蘭的一端接地，然后以此為終點來進行檢測。

本產品按其絕緣密封件的不同分為比壓密封型絕緣法蘭(簡稱I型絕緣法蘭)和自緊密封型絕緣法蘭(簡稱II型絕緣法蘭)兩種。

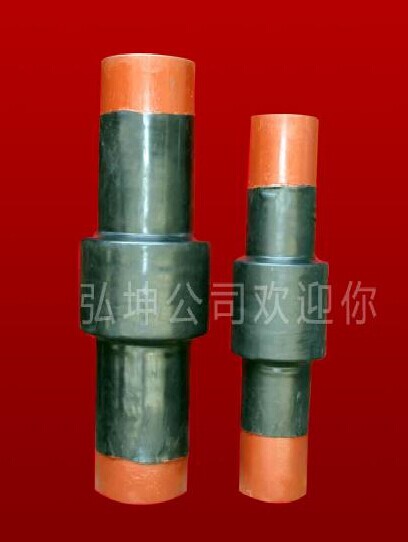

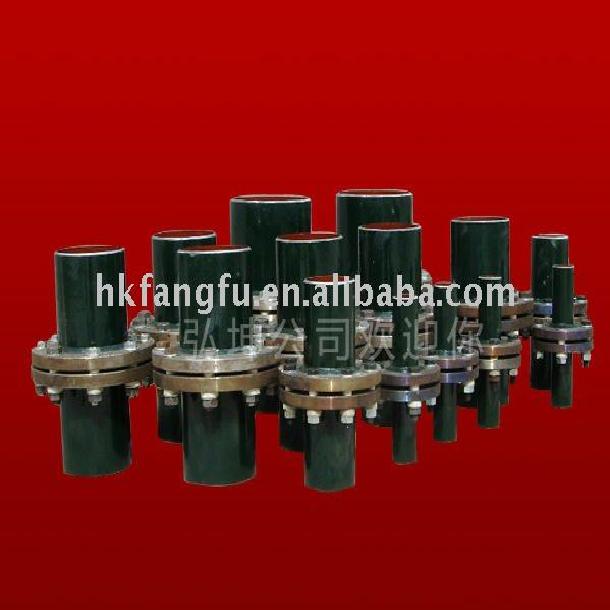

絕緣法蘭產品示意圖

絕緣法蘭的工作原理是，利用絕緣法蘭中的絕緣墊片及高強度絕緣套墊的電絕緣性能進行絕緣法蘭兩邊的電絕緣進行工作的。根據工程實際，我們對該絕緣法蘭的絕緣性能按《絕緣法蘭設計技術規定》(SY/T0516--1997)中的有關要求及《埋地鋼質管道陰極保護參數測試方法》(SYJ23-86)中的有關方法進行測試，測試結果表明:絕緣墊片及緊固螺栓的絕緣套墊在絕緣工作表面間的電阻值能滿足規范要求。
  此種絕緣法蘭在進行了陰極保護的輸配管網的樓幢閥處及需進行電位分片(區)隔離的埋地管閥井中使用。進行埋地輸配管網的分片(區)隔離可以較清楚地掌握各片(區)管網的陰極保護情況;對陰極保護分片(區)進行評價，針對不同的陰極保護情況進行處理;當相鄰片(區)的保護電位相同(或相近)且達到保護電位要求時，可用跨條將絕緣法蘭兩邊連通進行統一保護;當相鄰片(區)的保護電位相差較大時且有達不到保護電位要求的片(區)時，可將達不到保護電位要求的片(區)進行特殊處理直至符合要求為止，以后再連片運行。
